엔지니어링

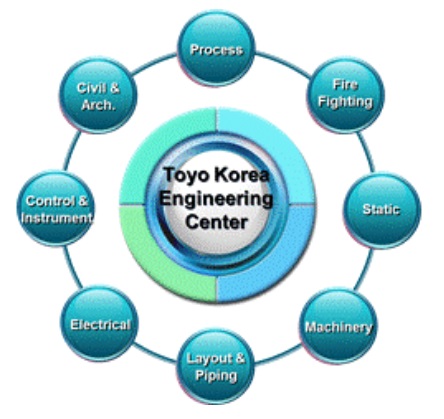

도요엔지니어링코리아의 엔지니어링센터는 플랜트 건설의 특성에 맞추어 공정설계, 기계설계, 기기설계, 배관설계, 전기설계, 제어계측설계, 토목건축 설계, 소방 설계로 각 섹션별로 나뉘어 져 있습니다.

모든 공학 분야의 전문가들이 엔지니어링 작업을 수행하며 설계단계별로 제작되는 도면들과 서류들은 Inter-department check을 통해서 설계오류의 발생을 최소화하고 있습니다.

엔지니어링의 단계

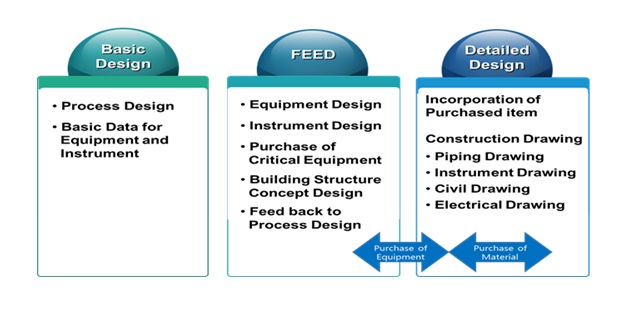

설계는 플랜트를 만들기 위한 출발점이며, 몇 가지 엔지니어링 단계로 나뉩니다. 프로젝트가 실현되기 전의 사업성 검토부터 시작하여 개념설계 (Basic Process Design), FEED(Front End Engineering Design), 상세설계(Detail Design) 순으로 진행됩니다. 나라마다, 또는 각 회사마다 설계 단계를 나누는 방식은 다양하지만, 도요엔지니어링코리아는 상기 방식을 자주 사용하고 있습니다.

개념설계 단계는 주로 그 플랜트에 사용하는 공정설계를 합니다. 이 단계에서는 공정 전체의 Material balance, Heat balance, 주요기기 및 전기, 계장의 사양 등이 결정됩니다. 플랜트의 기본적 기능과 개념을 결정하는 단계입니다. FEED 단계는 공정개념설계를 바탕으로 기초설계를 하고, 그 결과를 공정설계에 반영하여 기능사양의 재검토와 기본적 기초 설계를 실시합니다. 기기, 계장, 전기는 기본적 설계를 하고 중요한 것에 대해서는 vendor로 부터 견적을 받습니다. 배관, 토목건축은 플랜트 전체 배치도를 결정하고, 필요한 건물, 가대, 도로 등의 개요를 결정합니다.

상세설계는 플랜트 공사를 하기 위해 공사도면(기초도면, 철골도면, 전기, 계장, 배관공사도면 등)을 작성하는 단계 입니다. FEED 단계의 정보를 기준으로 하여 실제 구입하는 기기, 계장품, 전기품 등 Vendor로부터 받은 상세 정보를 포함하여 공사도면을 작성합니다.
